单缸圆锥破碎机

产品介绍

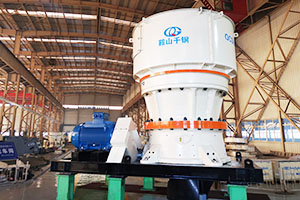

YC系列单缸液压圆锥破碎机

YC系列单缸液压圆锥破碎机具有先进的结构设计、更强的破碎能力、设备的可靠性和低廉的生产运行成本等特点。通过单个液压缸升降动锥，实现了排矿口调整、清腔、过铁和过载保护等多种功能；可以配置电子智能排矿口控制系统，实现了更多生产过程控制和作业优化功能。YC系列单缸液压圆锥破碎机可广泛应用于各种黑色、有色、非金属矿山及砂石料等工业领域。

YG系列单缸液压圆锥破碎机

YG系列圆锥破碎机融合了新的破碎机专有技术，具有高破碎效率、高产品质量和低生产成本特性，能够充分适应各种破碎工况，能够破碎坚硬岩石。是中碎、细碎、及超细碎的理想破碎机，广泛应用于各种黑色、有色、非金属矿山及砂石料等工业领域。

应用范围

冶金工业、建筑工业、筑路工业、化学工业、硅酸工业

物料

金属矿物料加工

铁矿石、铜矿石、金矿石、锰矿石、钼矿石、铅锌矿、铝矿石等

非金属矿物料加工

花岗岩、石灰石、白云石、玄武岩、河卵石、方解石、重晶石、碳酸钙、煤矸石等

13998050311

1、效率高：该液压圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。

2、生产能力大：该液压圆锥破碎机将破碎冲程、破碎速度以及破碎腔形状的组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高 35%~60%。

3、高质量的石子：该液压圆锥破碎机采用破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。

4、多种腔形的中细破碎，仅仅更换定锥既可实现。

5、双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

6、易于维修：圆锥破碎机结构简单而紧凑，性能稳定，不易故障。维修方便快捷。

YG系列单缸液压圆锥破碎机主要特点

1.中碎效果好、破碎能力大

2.软矿石、风化矿石通过量大

3.故障率低、生产成本低

4.节能减耗（吨耗电能、耗磨料同比二代破碎机减少15%左右）

5.具有较大排料口

工作原理

主电机带动破碎机的小伞齿轮，小伞齿轮带动大伞齿轮，大伞齿轮组带动偏心套总成和主轴总成以理论垂直线为中心，在铜衬套内公转，主轴总成在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候，偏心套总成“抱着”主轴总成和随大伞齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转。物料被摆动的内锥挤压破碎。支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。底部液压缸的第一个功能在于调节主轴的上下位置，从而调节动锥和外锥衬板之间的间距。这个间距变小了，破碎机的出料粒度就小；这个间距变大了，破碎机的出料粒度就大。同时，选用不同的破碎腔型，选用不同的偏心套也能够改变物料的出料大小。

主要优点

YC系列单缸液压圆锥破碎机

高性能

YC系列的优化设计使所需的高质量产品产量更大化，优化设计和优质组件共同确保了破碎机能在恶劣操作条件下保持破碎性能。

高质量产品

高破碎力、良好的破碎腔型和经验证的动力学，确保产品形状和高产量。动态排料口调整可保持稳定、较佳的产品质量。

高产量

偏心距的调节功能，可便利地调节破碎机产量，从而与上下游设备协调作用。可调节的偏心距还可保持挤满式给料条件和破碎机排料口，从而确保所需最终产品粒度达到产量高峰。

排料口调整方便

YC系列可在负荷状态下连续调节排料口，减少停机时间。

YG系列单缸液压圆锥破碎机

高性能

YG系列的优化设计使所需的高质量产品产量更大化，优化设计和优质组件共同确保了破碎机能在恶劣操作条件下保持破碎性能。

高产量

高质量产品

高破碎力、良好的破碎腔型和经验证的动力学，确保产品形状和高产量。动态排料口调整可保持稳定、较佳的最终产品质量。

运行更稳定

YG系列较大的头部角度可确保在多种给料条件中无故障运行。

排料口更大

具有较大的排料口，可将粗碎颚式破碎机的排料口调整至更大，提高了破碎系统的处理能力。YG系列中碎圆锥破碎机在河卵石破碎作用中可直接作为粗级破碎机。

一机多用

广泛的破碎腔型和偏心距选择，使得同一款破碎机可用于中碎、细碎和超细碎破碎作业。

产品参数

型号	破碎腔类型	排料口（mm）	给料口（mm）	通过量（t/h）	电功率（kW）
YC480	EC（超粗） C（粗） MC（中粗） M（中） MF（中细） F（细） EF（超细）	16-44 13-44 13-38 13-38 10-32 8-32 6-7.5	215 175 140 110 85 70 38	114-422	250
YC680	EC（超粗） CX（粗） C（粗） MC（中粗） M（中） MF（中细） F（细） EF（超细）	16-51 16-51 16-51 16-44 16-38 13-38 13-38 13-22	275 245 215 175 135 115 85 65	177-662	315
YC870	EC（超粗） C（粗） MC（中粗） M（中） MF（中细） F（细） EF（超细）	22-70 19-70 19-70 19-70 16-51 13-44 10-44	300 240 195 155 100 90 80	280-1500	600
YC480S	EC（超粗） C （粗） MC（中粗）	35-54 29-51 25-51	450 400 300	195-500	250
YC680S	EC（超粗） C （粗）	41-83 38-83	560 500	318-1050	315
YG350	EC（超粗） C（粗） M（中） MF（中细） F（细） EF（超细）	31-35 26-30 21-25 16-20 11-15 8-10	225 184 135 107 85 55	105-600	250-315
YG570	EC（超粗） C（粗） M（中） MF（中细） F（细） EF（超细）	36-45 31-35 26-30 21-25 16-20 10-15	250 192 152 113 95 68	140-1150	250-400
YG320S	EC（超粗） C （粗）	40-50 25-39	332 247	180-550	132-250
YG520S	EC（超粗） C （粗）	45-59 60-80	401 321	300-110	200-355
